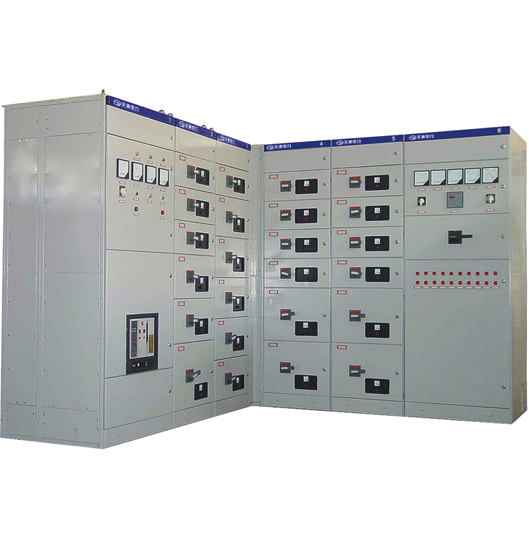

MNS型低(di)(di)壓抽出(chu)式成套(tao)開(kai)關設備（以下稱開(kai)關柜）是(shi)目前國內較(jiao)先進的(de)低(di)(di)壓抽出(chu)式開(kai)關設備，該產(chan)品(pin)使用(yong)于三(san)相交流頻率(lv)為50Hz。額定絕緣(yuan)電(dian)(dian)(dian)(dian)壓和工(gong)(gong)作電(dian)(dian)(dian)(dian)壓為380（400）V、660V，額定電(dian)(dian)(dian)(dian)流5000A及以下電(dian)(dian)(dian)(dian)力供(gong)電(dian)(dian)(dian)(dian)系統，可用(yong)于發電(dian)(dian)(dian)(dian)廠(chang)、變電(dian)(dian)(dian)(dian)所(suo)、工(gong)(gong)礦企業、大樓(lou)賓館、機場、碼頭以及廣(guang)播電(dian)(dian)(dian)(dian)視等通信中心，來作為發電(dian)(dian)(dian)(dian)、輸配電(dian)(dian)(dian)(dian)、電(dian)(dian)(dian)(dian)能轉換及電(dian)(dian)(dian)(dian)能消耗設備的(de)

控制(zhi)。并通過電容補償柜對(dui)其主母線進行(xing)無功補償。

使用環境

 ·周圍空氣溫(wen)(wen)度不高于(yu)+40℃，不低于(yu)5℃，并且24h內其平均溫(wen)(wen)度不高于(yu)+35℃。

·大(da)氣(qi)條件。空氣(qi)清潔。相對濕(shi)度(du)在最高溫度(du)為(wei)+40℃時(shi)不(bu)超過50％。在較低(di)溫度(du)時(shi)允許的(de)有較高的(de)相對濕(shi)度(du)，例如(ru)+20℃時(shi)為(wei)90％，但應考慮到溫度(du)變化，有可能會偶然地(di)產生適度(du)的(de)凝露。

·本裝置適應(ying)(ying)于(yu)以下溫(wen)度的運輸和儲存過(guo)程：-25℃至+55℃的范圍之間。在(zai)(zai)短時間內（不(bu)超過(guo)24h）可達+70℃。在(zai)(zai)這些極(ji)限(xian)溫(wen)度下裝置不(bu)應(ying)(ying)遭到任(ren)何不(bu)可恢復的損傷(shang)，而且在(zai)(zai)正(zheng)常的條件下應(ying)(ying)能正(zheng)常工作(zuo)。

·如果上述使(shi)用(yong)條件(jian)不能滿足時，應由(you)用(yong)戶(hu)和制造廠(chang)協商(shang)解決。

·當本裝置使(shi)用于(yu)海上(shang)石油鉆采平臺和核電站(zhan)時，應另行簽訂技(ji)術(shu)協議(yi)。

MNS系統(tong)采用的框(kuang)架結(jie)構設計先進(jin)(jin)(jin)。工藝成熟，結(jie)構緊湊，組裝(zhuang)靈活(huo)，可組成保護(hu)、操作、轉換(huan)(huan)、控制、調(diao)節、測定(ding)、指示等標準單元。具有高度靈活(huo)性。且抽屜亦可互為交換(huan)(huan)。其結(jie)構設計可滿(man)足多(duo)種進(jin)(jin)(jin)出(chu)線方(fang)案要(yao)求(qiu)，上(shang)進(jin)(jin)(jin)上(shang)出(chu)、上(shang)進(jin)(jin)(jin)下(xia)(xia)出(chu)、下(xia)(xia)進(jin)(jin)(jin)下(xia)(xia)出(chu)、下(xia)(xia)進(jin)(jin)(jin)上(shang)出(chu)。柜體(ti)內可安裝(zhuang)不同的標準元件，以滿(man)足各(ge)種使用要(yao)求(qiu)，整個系統(tong)采用了綴臺式(shi)的優化(hua)設計。

通用性強。標準(zhun)化程度高，維修方便，運行安全可靠。

開關(guan)柜(ju)類型及結構

本(ben)動力配(pei)電中心柜（PC）

采用ME F M AH系列(lie)等(deng)斷路(lu)器。

電動(dong)機控制中心柜（MCC）

由大小抽屜(ti)組裝而成。各回路主開關(guan)采用高分斷(duan)塑殼(ke)斷(duan)路器或旋轉式帶熔(rong)斷(duan)器的負荷開關(guan)。

功率因數自動補償(chang)柜

開關柜(ju)(ju)柜(ju)(ju)體基本結構是由(you)C型(xing)型(xing)材(cai)裝配組成。C型(xing)型(xing)材(cai)是以E=25mm為模(mo)數安裝孔的鋼板(ban)(ban)彎制而成。全部柜(ju)(ju)架及內層隔(ge)板(ban)(ban)都作(zuo)鍍鋅鈍化處(chu)理(li)。四周門板(ban)(ban)、側(ce)板(ban)(ban)則(ze)作(zuo)油漆涂覆。

柜體的分(fen)區設計

動力配(pei)電中(zhong)心（PC）

·PC柜內劃分成(cheng)四個隔室：

·水(shui)平母線隔室：在柜的(de)后部。

·功能單元隔室：在柜前上部或(huo)柜前左邊。

·電纜(lan)隔室：在柜前(qian)下或柜前(qian)右邊(bian)。

·控制回路隔室：左(zuo)柜前上部。

·分隔措施：

-水(shui)平母線隔(ge)(ge)(ge)室與功(gong)能單元隔(ge)(ge)(ge)室、電纜隔(ge)(ge)(ge)室之(zhi)間(jian)用鋼板分隔(ge)(ge)(ge)。

-控制回(hui)路隔(ge)(ge)室(shi)(shi)與(yu)功能單元隔(ge)(ge)室(shi)(shi)之(zhi)間用阻燃型聚苯(ben)醚塑(su)料(liao)罩殼分隔(ge)(ge)。

-左邊的(de)功能(neng)單元隔(ge)(ge)室(shi)與右(you)邊的(de)電(dian)纜隔(ge)(ge)室(shi)之(zhi)間用鋼板(ban)分隔(ge)(ge)。

-主電(dian)路與輔(fu)助電(dian)路之間(jian)設計成分隔(ge)結(jie)構，儀表、信號燈和按(an)鈕等組成的輔(fu)助電(dian)路單元，均(jun)安裝于塑料板上(shang)。

母線系統

開(kai)關柜(ju)可(ke)配置(zhi)二(er)(er)組(zu)主母(mu)(mu)線，安裝(zhuang)在(zai)(zai)開(kai)關柜(ju)的(de)后部母(mu)(mu)線室。二(er)(er)組(zu)母(mu)(mu)線可(ke)分辨安裝(zhuang)在(zai)(zai)柜(ju)后上部或下部。根(gen)據進線需要。上下二(er)(er)組(zu)母(mu)(mu)線可(ke)分別采用不同或相同截面的(de)材料。二(er)(er)者既可(ke)單(dan)獨(du)供(gong)電，也可(ke)并(bing)聯供(gong)電，也可(ke)用做后備電源。

配電母線(xian)(xian)(垂直母線(xian)(xian))組裝(zhuang)在阻燃型塑(su)料功能板中(zhong)，既可防(fang)(fang)止電弧(hu)引(yin)起的(de)放電，又能防(fang)(fang)止人體接(jie)觸，通過特(te)殊接(jie)件與(yu)主母線(xian)(xian)連接(jie)。

柜內設(she)有(you)獨立的PE接(jie)(jie)(jie)地(di)系統和(he)(he)N中性導體(ti)，二者貫穿整(zheng)個(ge)裝置．安裝在柜前底(di)部及右側(ce)，各回路接(jie)(jie)(jie)地(di)或接(jie)(jie)(jie)零都可就近聯接(jie)(jie)(jie)。整(zheng)個(ge)母(mu)(mu)線(xian)系統安裝見圖(tu)一所示。框(kuang)架結構件全(quan)部采用自攻螺絲釘聯接(jie)(jie)(jie)。具有(you)較高的接(jie)(jie)(jie)地(di)可靠性。中性母(mu)(mu)線(xian)和(he)(he)中性保護母(mu)(mu)線(xian)平行地(di)安裝在功能單元(yuan)隔室的下(xia)部和(he)(he)垂(chui)直(zhi)安裝在電(dian)纜室中．N線(xian)與PE線(xian)之(zhi)間如用絕緣于相(xiang)隔，則N線(xian)與PE線(xian)分別使用，二者之(zhi)間如用導體(ti)短(duan)接(jie)(jie)(jie)．即成PEN線(xian)。

保護接地系統

裝(zhuang)置的保護電路由單獨(du)裝(zhuang)設(she)的并貫穿于整個(ge)排(pai)列長度(du)的PE線(或PEN線)和可導(dao)電的結構件兩部分組成。

裝置(zhi)中金屬結(jie)構件(jian)，除外表的門和封(feng)板外，其余(yu)都(dou)經過(guo)鍍鋅處理，在結(jie)構件(jian)的連接處，都(dou)經過(guo)精心(xin)設(she)計，使其能通(tong)過(guo)一(yi)定的短路電流。

安全保護系統

每柜設有一(yi)塊或一(yi)組阻(zu)燃型塑料功能板(ban)。安裝在主母線室與電器室之間．其作用為有效防止(zhi)開關元件因故障引起的飛(fei)弧(hu)與母線之

間短路造成的(de)事故，采取了嚴密的(de)隔(ge)離措施。

上下層抽屜之間有帶(dai)通風(feng)孔的鍍鋅金屬(shu)底(di)板相隔離，較(jiao)小(xiao)的8E／4、8E，2抽屜其周(zhou)圍均為阻(zu)燃型工程塑(su)料件，故相鄰(lin)回路(lu)之間有較(jiao)

強的絕緣隔離作用．柜內(nei)采用了多(duo)種塑料組件(jian)以支(zhi)撐帶電(dian)部分．這些組件(jian)要求(qiu)是無鹵(lu)素的。并(bing)具有CTl300等級(ji)以上的防漏電(dian)性能。

輔助電路(lu)電纜(lan)槽

在(zai)功能單元隔室的頂部有輔(fu)助電(dian)路電(dian)纜(lan)槽，槽18可安放(fang)柜間(jian)連接線和公用電(dian)源(yuan)線。

抽屜類型

五種標準(zhun)尺寸，都(dou)是以8E(200mm)高度為基準(zhun)：

·8E／4：在8E高度空(kong)間組裝4個抽屜單(dan)元(yuan)。

·8E／2：在8E高(gao)度空間組裝2個抽屜單(dan)元。

·8E：在8E高度空間(jian)組(zu)裝1個(ge)抽屜單元(yuan)。

·16E：在16E(400mm)高度(du)空(kong)間(jian)組裝1個抽屜單元。

·24E：在(zai)24E(600ram)高(gao)度空(kong)間組裝1個抽(chou)屜單元(yuan)。

幾種抽屜單元(yuan)在一個柜體中(zhong)作(zuo)單一組裝，也(ye)可作(zuo)混(hun)合(he)組裝，一個柜體中(zhong)作(zuo)單一組裝最多容納抽屜單元(yuan)數(shu)見(jian)表所示。

抽屜(ti)的電氣和機械連(lian)鎖

抽屜單(dan)元有可靠的機械連鎖裝置，通過(guo)操(cao)作手(shou)柄控(kong)制，具有的標準、合閘、實驗、抽出和(he)隔離(li)位置。

抽(chou)屜的電(dian)氣(qi)和(he)機械連鎖

抽屜單元有(you)可靠的機械連(lian)鎖裝(zhuang)置，通過操作手(shou)柄控制，具有(you)的標準、合閘(zha)、實驗、抽出(chu)和(he)隔離位置。

一次方案的排(pai)列組合

·功(gong)能單元隔離室的總高(gao)度為72E。

·在(zai)(zai)同一臺裝置(zhi)中，功(gong)能單元(yuan)的一般(ban)排列(lie)規律(lv)是，小(xiao)功(gong)能單元(yuan)在(zai)(zai)上，大功(gong)能單元(yuan)在(zai)(zai)下(xia)。

·8E／4抽屜(ti)為4個(ge)(ge)(ge)(ge)組成(cheng)(cheng)一(yi)個(ge)(ge)(ge)(ge)8E安裝(zhuang)單元，8E／2抽屜(ti)為2個(ge)(ge)(ge)(ge)組成(cheng)(cheng)一(yi)個(ge)(ge)(ge)(ge)8E安裝(zhuang)單元．或2個(ge)(ge)(ge)(ge)8E，4抽屜(ti)和1個(ge)(ge)(ge)(ge)8E，2抽屜(ti)組成(cheng)(cheng)一(yi)個(ge)(ge)(ge)(ge)8E安裝(zhuang)單

7L0

·方案(an)中(zhong)(zhong)所畫的電流互感器為本方案(an)中(zhong)(zhong)最(zui)多安裝(zhuang)(zhuang)數量．在實際使(shi)用中(zhong)(zhong)，可按(an)系統需要而減少或不裝(zhuang)(zhuang)。

·為加(jia)強安全防范。操作手柄定(ding)位后可(ke)加(jia)上掛鎖。最多可(ke)加(jia)三把鎖。

·裝置的(de)深度有(you)600mm(MCC單面操(cao)作柜(ju)】和(he)1000ram(PC和(he)MCC雙(shuang)面操(cao)作柜(ju))二種．推薦PC和(he)MCC分開排(pai)列使用。當使用

分段(duan)式(shi)功能板時。可(ke)允(yun)許PC,fnMCC混合裝(zhuang)配在同一臺柜(ju)中(zhong)。

·當PC和(he)MCC二種裝置相鄰排(pai)列時。則：

1將單(dan)面操作的加(jia)深(shen)到(dao)1000mm。如下圖例(li)二所示。

2當MCC雙(shuang)面(mian)柜(ju)(或600深度的MCC單面(mian)柜(ju))與PC；rE相鄰(lin)排列時．在二柜(ju)之(zhi)間必須加(jia)轉接柜(ju)(其寬度為400mm)如下圖例一

所示。

安(an)裝(zhuang)、使用、維(wei)修

·裝置的外形(xing)及安裝尺寸(cun)見選型(xing)冊。

·當裝置運(yun)抵目的地后，首先應檢查包裝箱是否完整，若裝置不立(li)即安裝，應存放在干(gan)燥清潔之(zhi)處。

·裝(zhuang)置推薦為高墻安裝(zhuang)式(shi)，也(ye)可以靠墻安裝(zhuang)．安裝(zhuang)基礎平面要求(qiu)平整，基礎槽鋼的(de)水平誤差為1／1000，總長偏(pian)差3mm所有導電部分的(de)螺栓固定(ding)方(fang)式(shi)推薦使(shi)用8 8級(ji)和張緊墊圈．

·MCC方案附件供應二種規格的(de)電(dian)(dian)纜頭護套和(he)一定數量的(de)二次(ci)回路用鋼接頭(為適應銅(tong)接頭的(de)冷壓接。二次(ci)電(dian)(dian)纜推薦使用多芯軟線l。

·接(jie)好電纜(lan)后(hou)，裝置底部應封(feng)閉，以(yi)防止小動物爬(pa)入柜內造成短路事(shi)故。

·裝置在(zai)安(an)裝或調整后(hou)。在(zai)投入(ru)運行前，需進行下列各項檢查和實驗：

1檢查裝(zhuang)(zhuang)置(zhi)內，安裝(zhuang)(zhuang)的電器(qi)設(she)備和控制(zhi)接線是(shi)否符合工廠(chang)的圖紙要求(qiu)。

 2用手動操(cao)作各種(zhong)開關，應操(cao)動靈活，無異常(chang)和卡軋現象。

3檢查機械連鎖機構。電氣連鎖裝置的(de)動作是否正確可靠．應符(fu)合(he)系統要求。

4檢查主電(dian)路和控制回(hui)路的絕緣電(dian)阻是否符合(he)規定要求。

5檢查裝(zhuang)置內所(suo)安(an)裝(zhuang)的電(dian)氣設備接觸是(shi)否(fou)良好(hao)．是(shi)否(fou)符合該(gai)電(dian)器本身的技術(shu)條件。

6檢查裝置內部有無(wu)異物及各部件的安裝螺釘是否有松(song)動(dong)現象。

·抽出(chu)式MCC操作須知：

1、抽(chou)屜底部應(ying)正確插入導向(xiang)件后，才能(neng)向(xiang)柜內推動，否側(ce)將會發生損(sun)壞(huai)抽(chou)屜或拉(la)不(bu)出等(deng)不(bu)良(liang)現象。

2、8E／4和8E／2抽屜(ti)面(mian)板上的符號(hao)標志和作用見(jian)操(cao)作開(kai)關示(shi)意圖1．圖中從分斷位置“0”到(dao)工(gong)作位置叩(kou)’的箭頭表(biao)示(shi)為：先將操(cao)作手(shou)柄向里推進后再(zai)將手(shou)柄從“O”旋轉到(dao)“I”即可，返回時不須推動(dong)，只要(yao)將手(shou)柄“l”旋向“O”，放手(shou)后，手(shou)柄自動(dong)彈(dan)出(chu)。

3、8E-24E抽(chou)屜面板上的(de)符號標志和作(zuo)用見操(cao)作(zuo)開(kai)(kai)關功能示意(yi)圖2當手(shou)柄(bing)到(dao)達(da)工作(zuo)位置“”時，機(ji)(ji)構(gou)對主(zhu)開(kai)(kai)關解(jie)除機(ji)(ji)械(xie)閉鎖(suo)，這(zhe)時主(zhu)開(kai)(kai)關可以合(he)閘和分閘操(cao)作(zuo)，但是，當主(zhu)開(kai)(kai)關合(he)閘后，聯鎖(suo)機(ji)(ji)構(gou)的(de)手(shou)柄(bing)就不能操(cao)作(zuo)。

·在符號標志的右(you)下角門(men)(men)上有一塑料上蓋。這(zhe)是門(men)(men)的解鎖(suo)機構。操作規(gui)程如下：

當(dang)抽屜在工作位置時，如果要開門，則(ze)先將小蓋拔(ba)出(chu)。然后(hou)(hou)用螺(luo)絲刀插入}L內向下(xia)移動鎖扣即(ji)可(ke)開門．開門后(hou)(hou)務必(bi)將塑(su)料小蓋蓋上．否則(ze)將破壞(huai)原有(you)的(de)防護等級。

產品的成套性

開關柜附有：

1、裝箱單；

2、產(chan)品合格單：

3、產品使用說明書(shu)；

4、電氣圖紙：

5、隨機(ji)附件有門鑰匙以(yi)及根據配(pei)套清(qing)單(dan)所提供的(de)備品備件等。

訂貨須知

用戶(hu)應提供下列材料：

1、主電(dian)路方(fang)案單線系統圖：

2、原(yuan)理(li)(li)圖或原(yuan)理(li)(li)接線圖：

3、每柜所裝電器設備的詳細(xi)規格及數量，并(bing)填寫訂貨規范書；

4、開關(guan)柜的(de)排列殛組合圖．平面布置圖。
